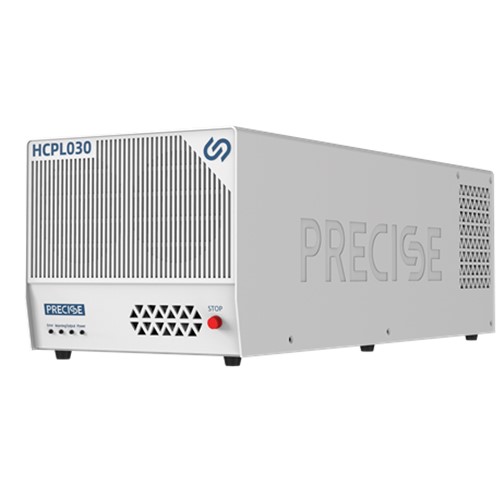

普賽斯HCPL030系列高電流脈沖電源為脈沖恒流源，產品具有輸出脈沖邊沿陡（10μs）、測試效率高（40ms，外部控制繼電器）、支持兩路脈沖電壓測量（峰值采樣）、支持輸出極性切換等特點。單臺輸出電流300A，支持至少六臺以上多設備并聯測量。 設備主要針對晶圓測試，可用于300A以下肖特基二極管、整流橋堆、   IGBT器件、IGBT半橋模塊、IPM模塊等需要高電流的測試場合，使用該設備可以獨立完成“電流-導通電壓”掃描測試。詳詢一八一四零六六三四七六；

產品特點

50μs-1ms的脈沖寬度連續可調;

10μs超快上升沿（典型時間）;

兩路同步測量電壓,準確度為0.1%;

單臺300A程控輸出;

支持過流保護，異常開路保護;

可適用于大電流傳感器(階躍)響應時間測試；

技術參數

電流脈寬               50μs~1ms
輸出極性選擇            正向、負向
最小脈沖重復時間          100ms
電流上升沿時間           10μs

輸出負載電壓           20V@300A&pulse≤500μs
DUT電壓測量            2獨立通道
DUT電壓測量             遠端測量，峰值電壓測量（取樣點可配置）
輸出脈沖電流            量程5A/10A/300A

輸出脈沖電流           分辨率16Bit

輸出脈沖電流            準確度：5A量程，±0.1%±16mA；100A量程，±0.1%±128mA；300A量程，±0.1%±256mA

電流回讀               量程  5A/10A/300A

電流回讀              分辨率16Bit

電流回讀               準確度  5A量程，±0.1%±16mA；100A量程，±0.1%±128mA；300A量程，±0.1%±256mA

DUT采樣                 量程  300mV/3V/30V

DUT采樣                 分辨率  16Bit

DUT采樣                 準確度  300mV量程，±0.1%±1mV；3V量程，±0.1%±3mV；30V量程，±0.1%±8mV

通訊接口                 RS232/LAN

噪音                   ＜65dB

輸入電壓                90-264V、50/60Hz

尺寸（長*寬*高）       400mm?185mm?160mm

應用領域

主要針對晶圓測試，可用于300A以下肖特基二極管、整流橋堆、  IGBT器件、IGBT半橋模塊、IPM模塊等需要高電流的測試場合，使用該設備可以獨立完成“電流-導通電壓”掃描測試。
