簡述

三極管常用于放大電路中，由于其結構的特殊性，它的參數眾多，我們在設計電路中常常會關注的參數有電流放大系數β、極間反向電流I_CBO、I_CEO、集電極最大允許電流I_CM、反向擊穿電壓V_EBO、V_CBO、V_CEO以及三極管的輸入輸出特性曲線等參數。下面我們利用源表對以上參數做一個測試。

參數測試

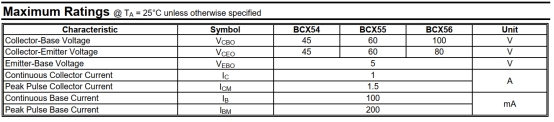

在測試每個元器件之前，我們一定要首先熟悉元器件的產品規格書，對元器件的參數有一定的理解，不然我們再測試中很容易出現設值過大造成元器件的損壞。這里測試所用元器件為BCX54型號三極管，常見規格參數如圖1所示，

圖1 BCX54規格參數

輸入輸出特性曲線

三極管在放大電路中有三種連接方式，共基極、共發射極、共集電極，即分別把基極、發射極、集電極作為輸入輸出端口的共同端。三種連接方式都必須保證發射結正偏、集電結反偏才能使三極管有放大作用。為了方便測試，我們統一使用共發射極測試。連接方式如圖2所示

圖2 共發射極連接方式

共發射極的連接方式下我們的輸入端為be端，輸出端為ce端，我們測試的輸入特性曲線就為一定V_CE下V_BE與i_BE的關系；輸出特性曲線為一定i_BE下V_BE與i_CE的關系。

輸入特性曲線

硬件連接

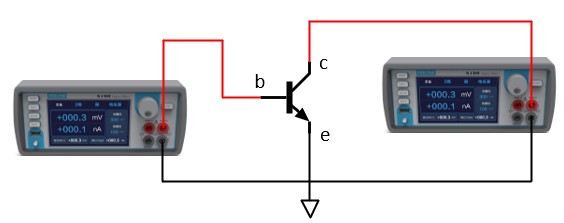

按照圖3的連接方式將三極管與源表連接

圖3 輸入特性曲線硬件連接圖

三極管測試時一臺加在基極與發射極之間，一臺加在集電極與發射極之間；MOS管測試時一臺加在柵極與源極之間，一臺加在漏極與源極之間；需要使用兩臺直流源表同步觸發使用，或使用插卡式直流源表；

三極管的基極及MOS管的柵極一般耐壓值較低于30V，基于最高性價比考慮，其中一臺使用S100即可，另一臺根據三極管的集電極或MOS管的漏極耐壓而定，普賽斯儀表推出的功率器件靜態測試儀可精準測量MOSFET、BJT、IGBT等的靜態參數，電壓可高達3KV,電流可高達4KA。該系統可測量不同封裝類型的功率器件的靜態參數，具有高電壓和大電流特性，uΩ級電阻，pA級電流精準測量等特點。支持高壓模式下測量功率器件結電容，如輸入電容，輸出電容、反向傳輸電容等。功率器件靜態參數測試系統采用模塊化設計，方便用戶添加或升級測量模塊，適應測量功率器件不斷變化的需求。有關三極管電性能分析數字源表S系列國產的更多信息認準生產廠家普賽斯儀表，一八一四零六六三四七六
