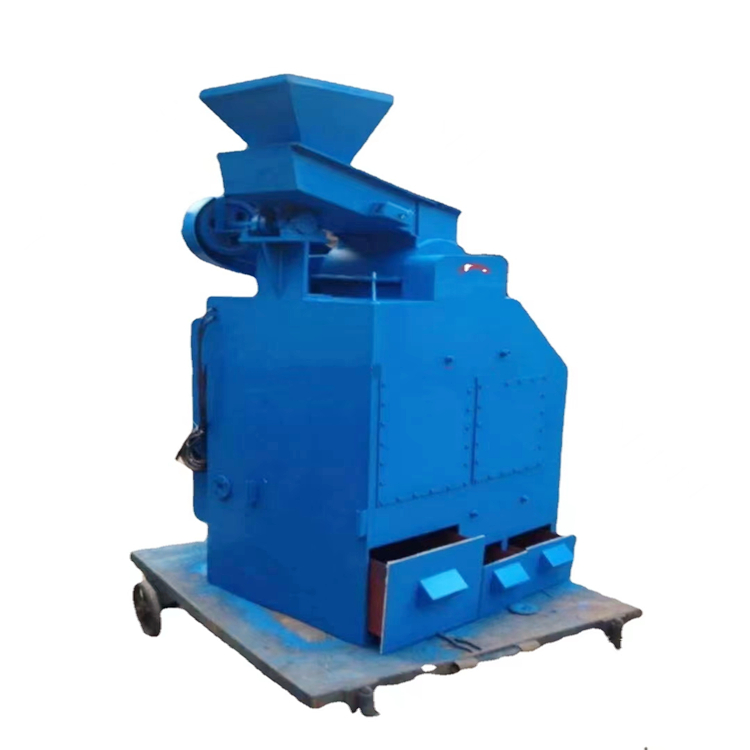

二級破碎三級縮分聯合制樣機組由一級錘式、二級對輥破碎和三級縮分器，分別得到分析樣、存查煤樣、全水分煤樣和棄樣。被破碎物料進入破碎機內，收到高速旋轉的轉子上的錘頭離心力的沖擊，獲得動能，物料與腔體內壁相互撞擊、摩擦，破碎后通過篩板進入縮分系統縮分出的煤樣進入對輥破碎機，形成二次破碎，物料進入兩輥之間，兩個軋輥按相反方向回轉，破碎物料。碾輥間隙可以在規(guī)定范圍內適當調節(jié)，以控制出料粒度大小。進入二級縮分系統，由四分器組成，三級縮分系統與一級縮分器串聯，得到全水分煤樣與棄樣。

二級縮分比1/4，三級縮分比1/8-1/32可調。該機特點是適應水分大的物料，制樣速度快，生產效率高，留多個窗口，清掃方便。全密封系統，無粉塵泄露，可以皮帶輸送機自動上料，從根本上改善了制樣室的作業(yè)條件。

技術參數

一級破碎縮分部分：PCSΦ250*360

給料粒度150mm

出料粒度 13-6mm可調

適應水分≤15%

生產率  1200kg/h

縮分比1/2-1/8可調

功率7.5kw

二級破碎縮分 ：對輥破碎縮分機  Φ200*150

給料粒度   13mm

出料粒度1-3mm可調

碾輥轉速380r/min

縮分比1/4

三級縮分部分1:32
