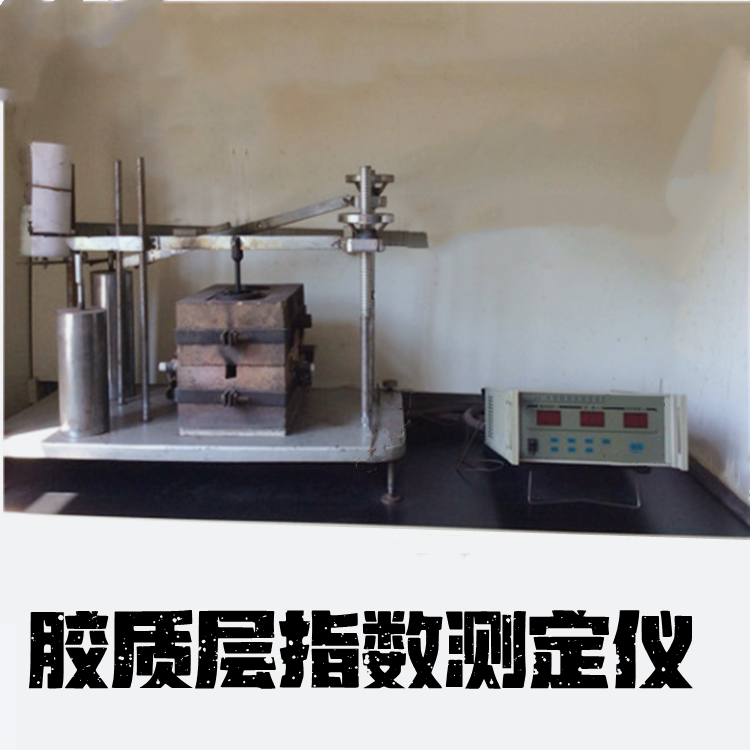

膠質層指數測定儀

膠質層指數測定儀，模擬工業焦?fàn)t的煉焦條件，底部單側加熱，煤杯置于帶孔的耐火轉中，通過調節給硅碳棒的電流和電壓進行加熱。隨著煤樣的加熱，煤樣形成一系列等溫層面，形成半焦層，膠質層和末軟化的煤樣層，利用煤炭膠質層間的溫度間隔，即煤的固化點與軟化點溫度差

測定煉焦用煤、生產煤和商品煤的膠質層厚度Y、最終收縮度X和體積曲線類型。用于描述焦炭的特性，進而鑒定煉焦用煤、生產煤和商品煤的質量，確定煙煤的牌號。

技術參數

測溫范圍：0-999°C，分辨率1°C，使用K值熱電偶。

測時范圍：000~999分鐘，分辨率1分鐘。

測時誤差：±30秒/24小時。

測溫誤差：±2°C1/±3°C。

升溫控制：30分鐘內達到250°C；250°C后以3°C/分鐘的速度均勻加熱。

控制電流：12A。

控制器精度：0.5級。

記錄轉筒：石英式。

記錄線速度：1mm/分鐘。

精度：160分鐘給出160±2mm。

控制方式：可同時控制雙爐或單獨控制前爐、后爐的加熱過程。

功率：4KW×2。

電源電壓：AC220V±5, 50Hz。

實驗原理

按照國家標準GB/T479-2000的規定，將煤樣裝在鋼杯上，施加恒壓，并由底面單側加熱，使其形成一系列等溫層面。煤樣在加熱過程中會形成半焦層、膠質層和未軟化層三個部分。通過探針測量軟化點和固化點兩層面間的膠質體厚度，用最大厚度Y作為指數的一個指標來表示煤的結焦性。實驗結束時，測得其體積曲線的最終位置與起始位置之間的距離即最終收縮度

X，同時還記錄煤樣受熱過程中的體積變化曲線，判斷體積曲線的類型。

使用方法：裝煤杯，將杯底放入煤杯并確保其下部凸出部分進入煤杯底部圓孔中；將試樣均勻地倒在縮分板上，攤成厚約10mm的方塊，用直尺劃分為30mm*30mm左右的小塊；按照棋盤式取樣法隔塊分別取出兩份式樣，每份式樣質量為100±0.5g；將每份式樣用堆錐四分法分為四部分，分四次裝入杯中，每

裝25g后用金屬針將煤樣攤平；按儀器啟動鍵，控制器將進入自檢狀態。自檢完成后，控制器將顯示正常工作狀態。
